Een noodknop is een essentieel onderdeel van een installatie of machine, met een druk op de knop moet deze volledig worden stil gezet. De noodknoppen of ook wel E-stop genoemd hebben vanuit regelgeving de verplichte rode kleur, maar regelgeving zegt verder ook iets of de vorm, plaatsing en resetwijze.

Al onze noodknoppen in ons assortiment zijn te gebruiken en voldoen bij toepassing aan de Machinerichtlijn 2006/42/EG en ontwerp aan EN-ISO 13850 en EN60947-5-5.

Ontwerp

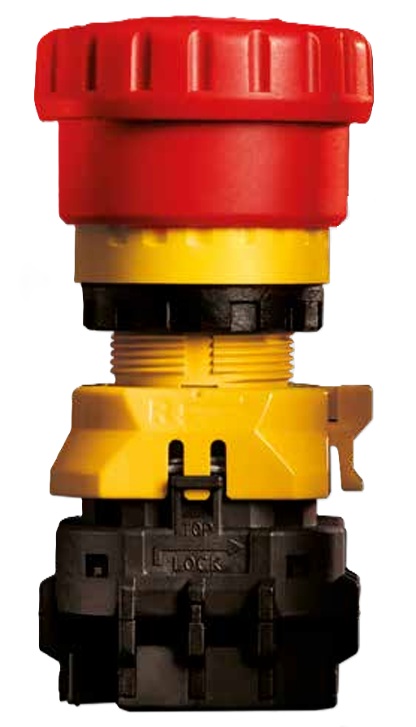

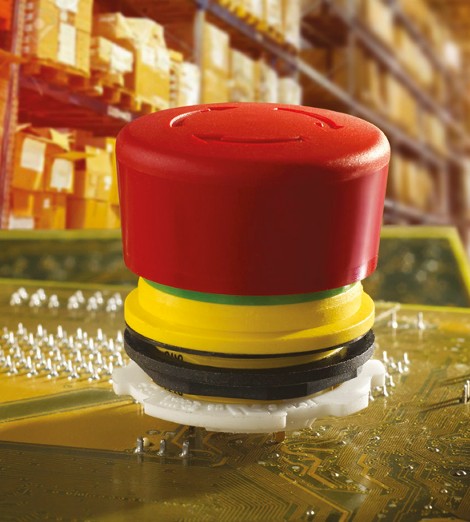

In het ontwerp van de noodknop is het knopgedeelte uitgevoerd in rood en afgezet tegen een gele achtergrond, combinatie van deze twee kleuren maakt de noodknop goed zichtbaar. Afhankelijk van het type heeft de noodknop een diameter van ø29mm of ø40mm, maar belangrijker is het montagegat bij installatie hierbij zijn beschikbaar ø16mm of ø22mm. Na montage van de noodknop heeft u de keuze om aansluitkabel vast te zetten door: push-in-terminals, soldeerterminals of schroefterminals.

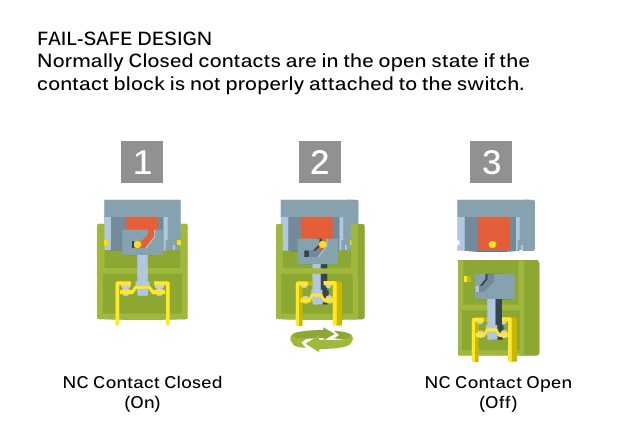

Afhankelijk van het type zijn de volgende schakelingen mogelijk: 2x Normally Closed + 1x Normally Open of 2x Normally Closed. Andere schakelconfiguraties zijn natuurlijk op aanvraag beschikbaar.

Types

Onderstaande noodknoppen hebben wij beschikbaar en zijn snel leverbaar.


De types XA1E-BV3SG12TR en XW1E-BV3SG12TR zijn door de soldeerterminals zeer geschikt wanneer er een geringe inbouwdiepte beschikbaar is, na installatie hebben deze noodknoppen een diepte van 17mm.

Behuizingen

Indien er geen inbouwruimte voor de noodknop beschikbaar is hebben wij de keuze uit twee type behuizingen, deze behuizingen hebben de kleuren geel en zwart. De voorzijde van de behuizing is altijd geel wat de zichtbaarheid van de gemonteerde noodknop verbeterd. De behuizingen hebben een afmeting van 76mm x 76mm x 59mm (LxBxH). Het verschil tussen de twee type behuizingen is de mate van montage, bij de FB1W-series zitten de montageschroeven aan de binnenzijde, bij de YB1W-series zitten de montageschroeven aan de buitenzijde.

Zodoende heeft de YB1W-series het voordeel dat deze kant-en-klaar geleverd kan worden (met aansluitkabel) en de (eind)klant deze alleen hoeft af te monteren, de behuizing hoeft voor dit niet nogmaals geopende te worden.
