Voor optimaal en snel aansluitgemak heeft Johnson Electric voor de X4 miniatuur microschakelaar de RAST 2.5 aansluiting ontwikkeld. De RAST 2.5 aansluiting is een industriele standaard en maakt het mogelijk om de kabel via een plug-and-play connector te monteren. Dit scheelt aanzienlijk in tijd ten opzichte van het aanknijpen van kabelschoenen of solderen.

Microschakelaar X4-serie

Deze microschakelaar uit de miniatuur serie heeft een afmeting van 19.9mm x 9.7mm x 6.4mm (LxHxB) en heeft veel configuratie mogelijkheden. Door de vele configuraties is het altijd mogelijk om een geschikte uitvoering te vinden voor uw toepassing. De X4 microschakelaar is te configureren op de volgende onderstaande punten:

Operating force

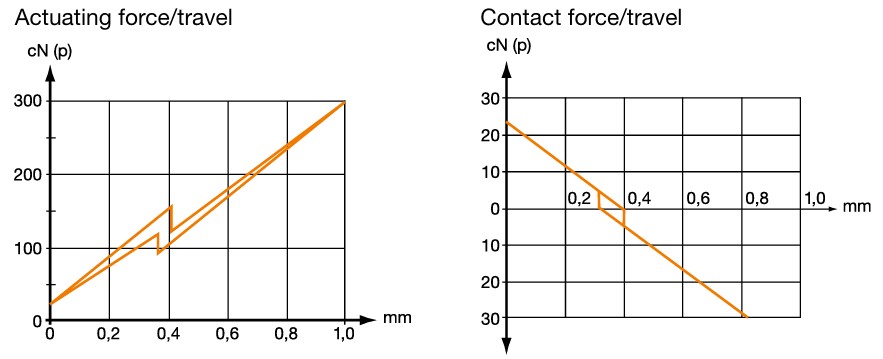

Operating force ook wel actuation force of activatie kracht genoemd is de druk die op de schakelaar (plunjer) moeten worden toegepast om de van de vrije stand naar operationeel te krijgen. Deze microschakelaar kent drie verschillende operation forces: extra high force 3.3 Newton (F), high force 2.0 Newton (G) of low force 0.75 Newton (C).

Interne schakeling

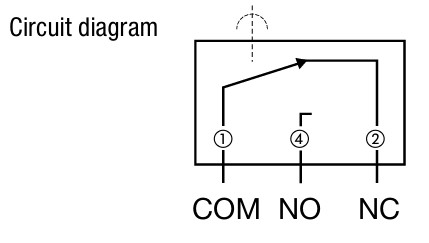

De schakeling binnen de microschakelaar is ook beschikbaar in drie type configuraties. Afhankelijk van de toepassing en het gedrag van de microschakelaar kan een juiste keuze worden gemaakt. De varianten zijn change over (wissel schakeling), normally close (gesloten bij rust, open bij activatie) en normally open (open bij rust, gesloten bij activatie). Vaak kiest men voor de change over (wissel schakeling).

Type aansluiting

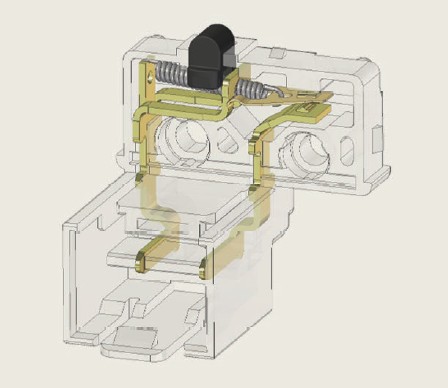

De miniatuur X4 microschakelaar heeft wel 17 verschillende mogelijkheden tot aansluiten van kabels of een kabelharnas, deze zijn: soldeer terminals, 3 types faston terminals voor kabelschoenen, 11 types PCB terminals voor directe montage op de printplaat en nu ook de RAST 2.5 connector. Het voordeel van de RAST 2.5 connector is dat in deze uitvoering de kabel gemonteerd kan worden door plug-and-play, en scheelt aanzienlijk in arbeid.

Verder leveren wij bij TIO Electric ook maatwerk in de vorm van aansluitkabels, connectoren en kabelharnassen deze kunnen door ons gesoldeerd worden aan de X4 microschakelaar.

Contact materiaal

Afhankelijk van de aansluitspanning en amperage kan er een keuze worden gemaakt voor het materiaal en samenstelling van de interne contacten, dit heeft als voordeel dat de interne contacten langer meegaan. Bij de X4 microschakelaar hebben wij keuze uit: zilver, goud microprofiel (crosspoints) en goud verguld.

Zilver

Deze zilveren contact uitvoering is de basis voor alle Johnson Electric (Saia-Burgess) geproduceerde microschakelaars.

Goud microprofiel (crosspoints)

Deze uitvoering is geschikt voor het schakelen van laag amperage.

Goud verguld

Ook wel genoemd "gold plated silver alloy contacts" deze worden gebruikt bij hoge amperages.

Keuze voor type contact goud ligt in het feit dat het vaak laag voltage toepassing kent en lange tijden van inactiviteit.

Type actuator

Naast de standaard plunjer (switch) is het mogelijk om een actuator te monteren op de microschakelaar, bij de X4 microschakelaar kan dit op twee posities en de volgende actuatoren zijn beschikbaar: J11 hefboom/hevel, L11 hefboom/hevel en de S11 rolhefboom/rolhevel.

Afhankelijk van de toepassing kan de juiste actuator geselecteerd worden.

Type goedkeuring

De X4 microschakelaar beschikt over de goedkeuring: UL, cUL, CSA, ENEC en CQC.

Op al de geproduceerde microschakelaars van Johnson Electric (Saia-Burgess) is ook een Reach en RoHS verklaring van toepassing.

Meer informatie

Wenst u meer informatie of wilt u kijken wat de mogelijkheden zijn neem dan contact met ons op via info@tio-electric.com of bel 0180 514 055.

Voor de meest voorkomende microschakelaars kijk ook op onze productpagina Microschakelaars
