Productomschrijving

Algemeen

V4NS microschakelaar subminiatuur voorzien van aansluitkabel, en met IP67 goedkeuring.
Aansluitkabel (losse aders) heeft een lengte van 500mm en hebben vertinde adereinden.

Data

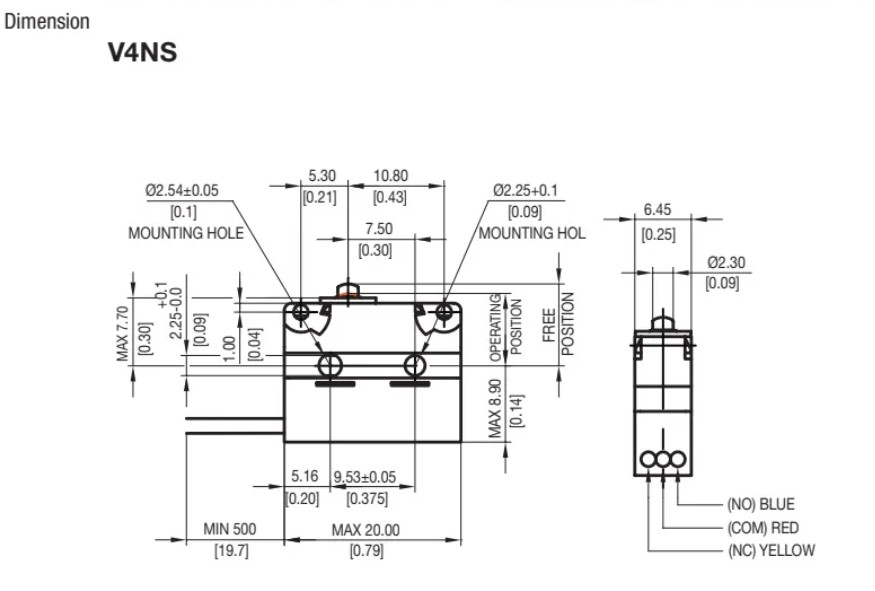

Afmetingen: 20 mm x 10,3 mm x 6,4 mm
Voltage: 250 VAC
Amperage(max): 3 A (UL-keur)
Circuits: Change over (CO)

Actuator: Plunger, meerdere actuatoren op aanvraag.
Terminal: Pre-wired 500 mm met vertinde adereinden, aderkleuren: rood, geel en blauw

Contact materiaal: Zilver
Materiaal behuizing: Glasvezelversterkte Polyamide
Beschermingsgraad: IP67
Type goedkeuring(en): UL, ENEC en CSA keur

Schakeling

Standaard schakeling voor de subminiatuur microschakelaar V4NS-UL is "change-over" hierbij is in rust de "common" poort direct doorgeschakeld naar de "normally closed" poort. Wanneer de sunminiatuur microschakelaar geactiveerd zal worden (door het indrukken van de plunjer of actuator) dan zal de interne schakeling overgaan van "normally closed" poort naar de "normally open" poort.

Indien gewenst kan de schakelconfiguratie tijdens de productie worden aangepast om alleen "normally closed" of "normally open" te schakeleb, in deze configuraties zal de subminiatuur microschakelaar alleen beschikken over twee aanslutingen.

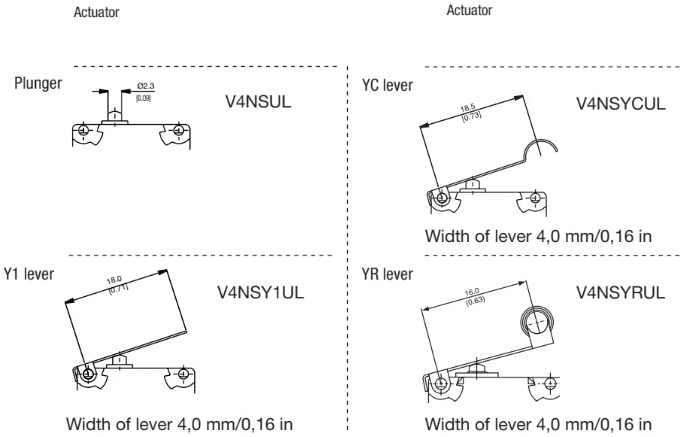

Actuatoren

Subminiatuur microschakelaar V4NS-UL is leverbaar met plunjer, deze plunjer heeft een minimale activatiekracht van 2.5 newton nodig. Op basis van hoe de microschakelaar zal worden ingezet is het mogelijk om deze te voorzien van een actuator. Actuatoren die leverbaar zijn: Y1 (activatiekracht van 0.9 newton), YC (activatiekracht van 0.9 newton) of YR (activatiekracht van 0.9 newton).

Andere actuatoren op aanvraag.

Maatwerk

De subminiatuur microschakelaar V4NS-UL is standaard beschikbaar met 3 losse aders (rood, geel en blauw) met een lengte van 500mm, de adereinden zijn vertind. Verder is het mogelijk om de lengte van de aansluitkabel aan te passen, de adereinden te voorzien van een connector of adereindhulzen.

Voor bescherming van de losse aders heeft TIO Electric de mogelijkheid om deze te voorzien van een harnas of geheel te wikkelen in stoftape.
